6 Betonfamilien
Home Nach oben Inhalt

Für die Auswertung nach Konformitätskriterien können einzelne Sorte oder eine Betonfamilie verwendet werden. Die Betonfamilie wird in diesem Menüpunkt zusammengestellt. Es können deshalb nur Sorten als Familie ausgewertet werden, die auch im Entwurf hinterlegt sind.

Eine Sorte kann nur maximal einer Familie angehören. Sie muss es aber nicht.

Eine Familie ist nicht an ein Werk gebunden. D.h. Sie stellen die Sortennummern aus dem Entwurf zusammen und die Familien kann dann für beliebige Werke auf Ihre Konformität untersucht werden, auch wenn die Sorten in unterschiedlichen Werken im Entwurf hinterlegt sind.

Einfügen einer Familie und von Sorten:

Um eine neue Familie neu anzulegen, brauchen Sie auf der Tastatur nur die Einfg-Taste zu drücken, dann erhalten ein Auswahlfenster für die Familiennummer. Die Familiennummer sollte kurz und bündig sein. Maximal sind 20 Zeichen erlaubt, im Regelfall sollte es aber immer weniger als 10 sein. Für eine Beschreibung der Familie gibt es das Feld Bezeichnung. Dort kann man sich besser auslassen über Zement, Konsistenzen etc.

Übernahme Sorten in Familie

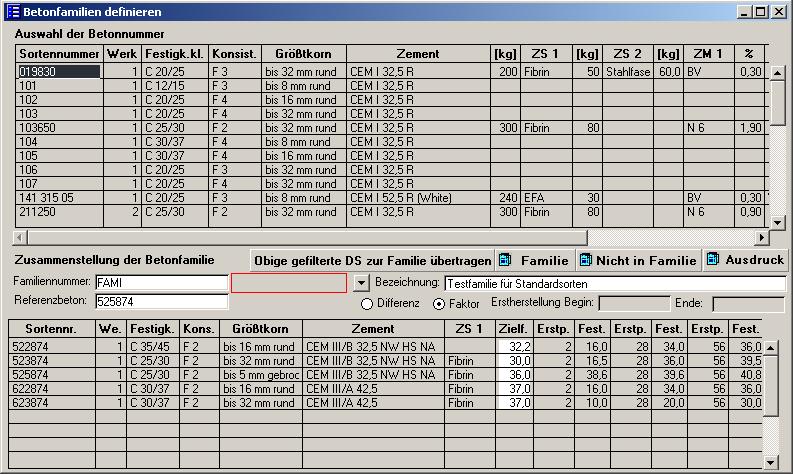

In der oberen Tabelle sind alle Sorten des Entwurfes angezeigt. Über Filter (z.B. nur bestimmte Zementsorten oder Zusatzmittel) kann man die Daten eingrenzen und dann über den Schalter in die Betonfamilie übernehmen.

Die Übernahme einer Sorten kann auch per Mausklick oder wenn der Cursor sich auf der Sorte befindet über die Enter-Taste erfolgen. Sorten, die nicht im Entwurf mit Beton nach Eigenschaften gekennzeichnet sind, werden nicht in eine Familie übernommen.

Beim Übertragen der Sorte in die Familie wird im Werktagebuch die Sorte ebenfalls der Familie zugeordnet. Es muss aber noch einmal explizit die Berechnung neu gestartet werden, damit die Prüfungen korrekt übernommen werden.

Sorten aus der Familie löschen:

Beim Mausklick auf der Sortennummer in der unteren Tabelle erhalte Sie die Frage, ob die Sorte aus der Familie entfernt wird. Wird eine Sorte aus der Familie entnommen, wird im Werktagebuch die Sorte ebenfall aus der Familien entfernt. Die Berechnung muss auch in diesem Fall noch einmal explizit ausgeführt werden.

Zielfestigkeit ermitteln:

Zuerst schaut CONCRETEWIN in den Erstprüfungsdaten im Entwurf, ob dort das Feld Zielfestigkeit gesetzt worden ist. Ist dieses Feld leer, wird anhand der Festigkeitsklasse der Sorte im Entwurf die Datenbank Festigkeitsklassen geöffnet. Dort wird die charakteristische Festigkeit des Würfels ermittelt und dazu der Zuschlag aus die Erstprüfung addiert. Der Anwender kann die Zielfestigkeit jederzeit ändern. Ohne Zielfestigkeit kann eine Sorte in einer Familie nicht korrekt transferiert werden auf den Referenzbeton.

Felder Erstp. Fest.:

Die Felder sind in der unteren Tabelle zu finden. Sie stellen das Prüfalter und die Festigkeit der Sorte dar, wie sie im Entwurf in den Erstprüfungsdaten eingegeben worden ist. Sie erhalten damit einen Hinweis, welche Festigkeiten in der Erstprüfung von dieser Sorte erreicht worden sind.

Navigieren in den Famlien:

Das Blättern in den Familien wird ausgeführt, wenn der Cursor sich im Feld Familiennummer befindet und man die normalen Bildtasten zum Blättern benutzt. Ansonsten stehen die Bildlaufleisten an der rechten Seite zur Verfügung.

Für jede Familie muss ein Referenzbeton händisch eingetragen werden. Wird kein Hacken bei der Transformationsmethode gesetzt wird die Differenzfestigkeitsdifferenzmethode nachher in der Konformitätserklärung  vorgeschlagen. Die Felder Erstherstellung Beginn und Ende wird durch die Konformitätskontrolle gefüllt, sodass Sie sehen können, ob diese Familie schon einmal die Erstherstellung verlassen hatte.

Ausdrucke:

Der Schalter "Ausdruck" erzeugt einen Report mit allen Familien sowie deren zugewiesenen Sorten.

Der Schalter "Nicht in Familie" erzeugt einen Report mit allen Sorten, die nicht in einer Familie zugeordnet worden sind.

Der Schalter Familie erzeugt einen Report nur mit der aktuellen Familie und deren zugewiesenen Sorten.
