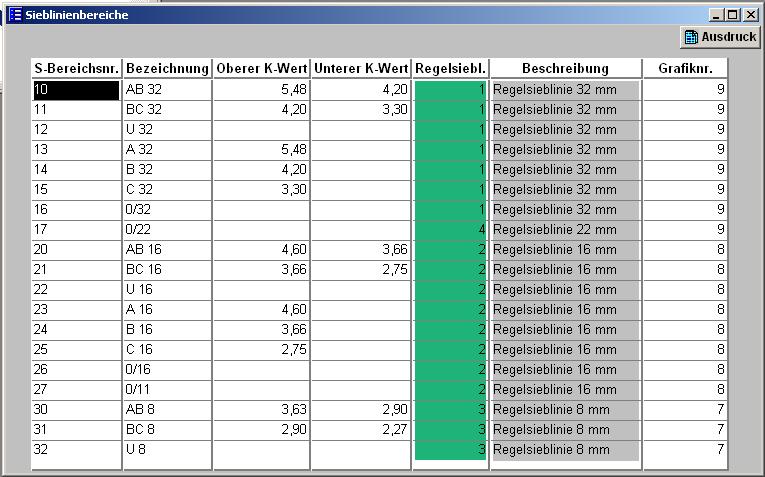

Die Sieblinienbereiche sind das Bindeglied zu den Grafiken und den Sieblinien. Sie enthalten die Anzahl der Siebe, die angezeigt werden sollen, die Regelsieblinien A,B,C und U sowie die Bezeichnung (z.B. AB 32) und die Grenzwerte (5,48 und 4,20) der Sieblinienbereiche. Nachfolgend sehen wir uns mal den Sieblinienbereich mit der Nummer 10 an.
Sie sehen, das die Bezeichnung des Sieblinienbereiches AB 32 lautet mit dem oberen Grenzwert von 5,48 und dem unteren Grenzwert von 4,20. Diese Werte werden bei der Sieblinienerstellung angezeigt und Abweichungen werden dort farbig hervorgehoben. Als nächstes ist die Regelsieblinie mit der 1 gewählt worden. Damit werden die Werte für die A,B,C und U-Sieblinie von der Regelsieblinien 32 mm übernommen. Die Grafiknummer zeigt an, wie viele Siebe in der Grafik angezeigt werden sollen. Da wir die Regelsieblinie 1 mit dem Siebsatz 1 versehen haben (siehe 2 Regelsieblinien) und dort 10 Siebe angeben sind, sollten wir hier auch 10 Siebe angeben. Sie können eine andere Zahl angeben, aber es sieht dann etwas komisch aus, wenn nur die ersten 8 Siebe ausgedruckt werden. |
